스마트홈 IOT 루틴설정 - 시네마모드 ver1


일단 본문의 내용을 보기전에 위 동영상을 보시라

동영상에서 "시네마모드" 를 외치면 조명 등 여러가지 기기들이 영화를 감상하기 위한 모드로 전환이 되는데 이중 오늘 설명할 부분은 천장에서 돌고있는 실링팬을 컨트롤하기위해 스위치봇을 이용하여 벽에 붙어있는 스위치를 켜고끄는 방법이다

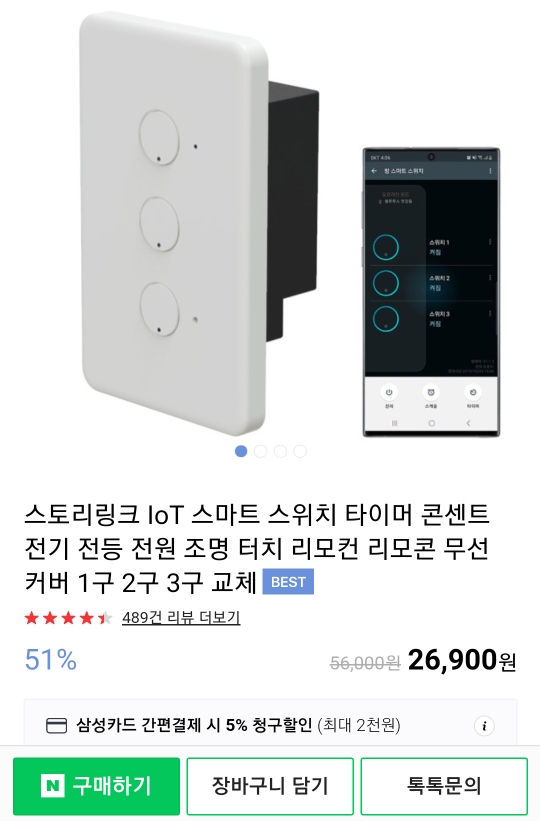

먼저 사진처럼 스마트 스위치를 이용하면 못생긴 스위치봇이 눈에 거슬리지않고 심미적으로 깔끔하게 스마트홈을 구성할구 있다 하지만 iot 기기는 아직까지는 셋팅이 풀린다던지 등 시간이 지남에따라 계속 설정 등 관리를 해줘야할것인데 사실 음성인식도 상황에따라 필요한것이지 어쩔때는 그냥 손으로 꺼버리는게 더 편리할것이다 이때문에 수동으로 스마트기기가 아닌것처럼 그리고 때로는 음성인식으로 편리하게 두 모드를 모두 사용하기위하여 못생기고 가격도 비싸지만 스위치봇을 이용하여 거실의 벽 스위치 컨트롤을 구성하였다

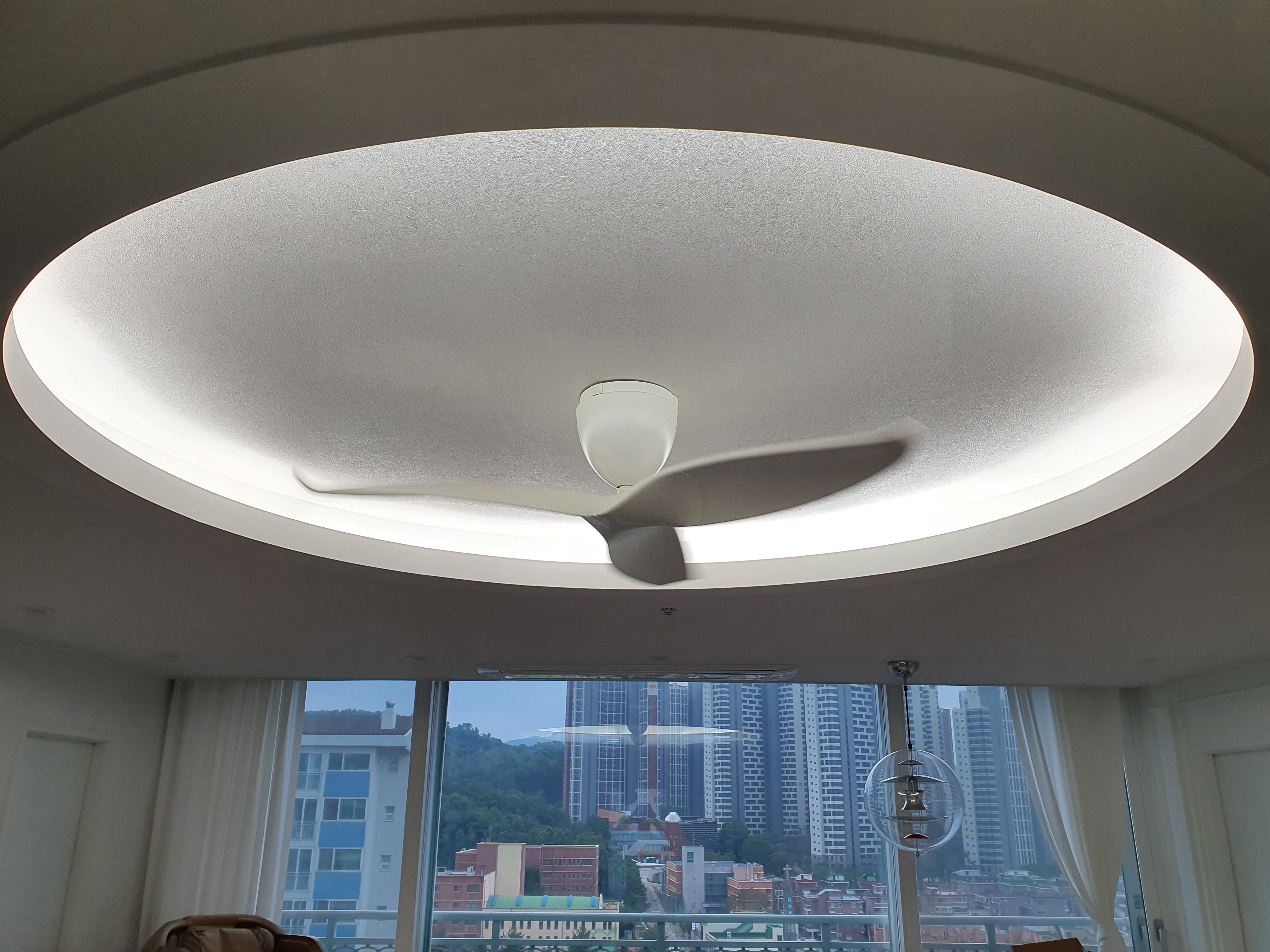

먼저 우리집 천장에는 에어라트론 사 의 실링팬이 설치되었고 인테리어당시 벽 조명스위치 중 하나를 이용하여 on/off 가 되도록 작업하였다 즉, 벽 조명 스위치로 에어라트론을 켜고 끌 수 있는것이다 (이때 실링팬의 전원은 상시 on으로 설정해놓아 단순하게 벽 스위치 만으로도 온오프가 되도록 설정하였다)

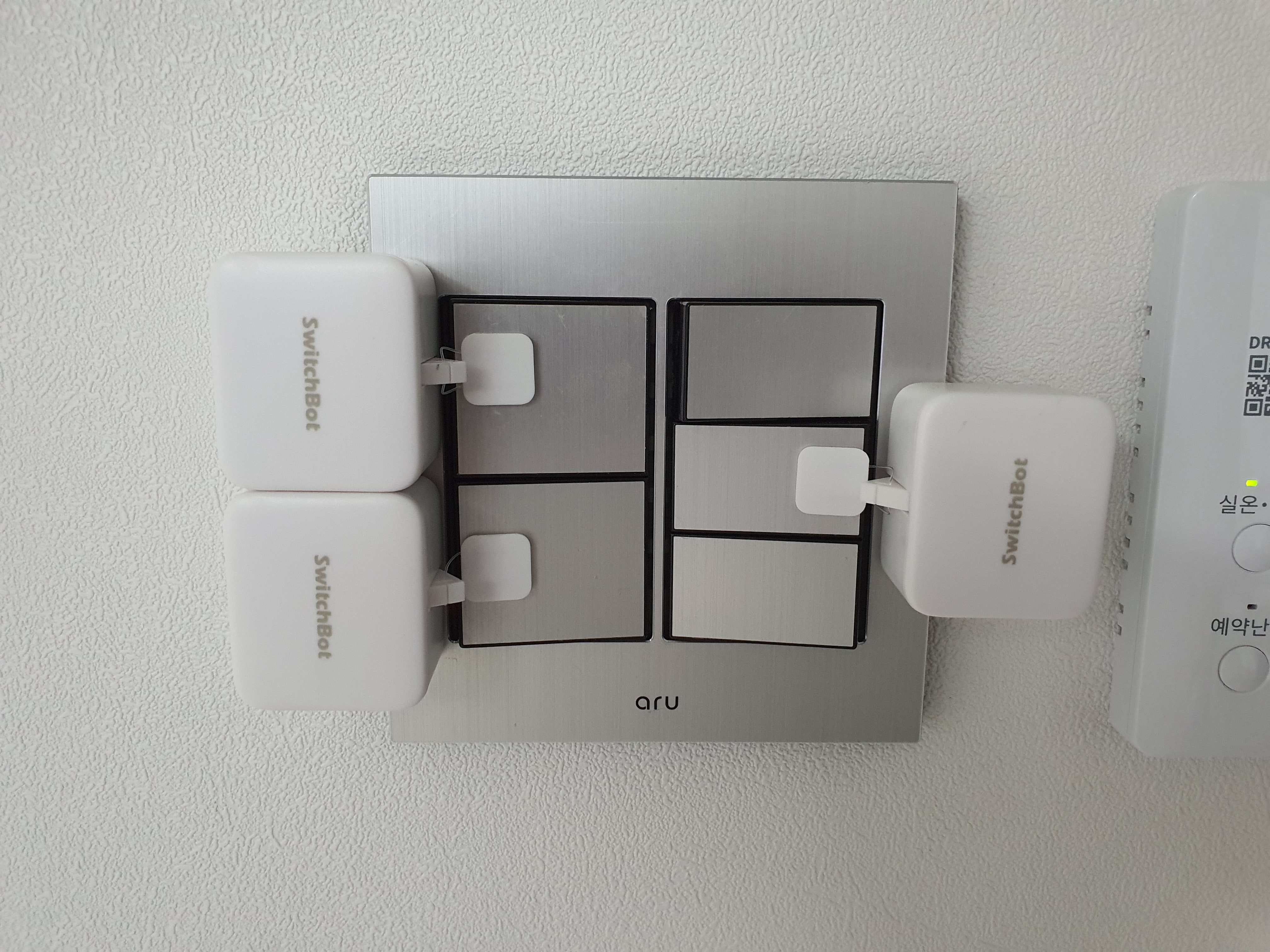

사진의 못생긴 기기가 스위치봇이다 못생겼지만 사실 너무나 간단한 구조에 편리하고 단순한만큼 에러율도 낮다 실제로 내부 인터넷 망 기준

구글어시스턴트 -> 스위치봇허브 -> 스위치봇 으로의 명령에따른 실행은 무척이나 빠르며 불편함이 없다

현재는 스마트싱즈 를 통하여 외부망으로 신호가 나갔다가(스마트씽즈 서버는 외부망이다) 다시 들어와서 작동하는데 내부망을 사용할때보다는 확실히 반응이 느리지만 불편함은 역시나 없다

스위치봇이 우리나라의 제품이 아니더라 국내 총판이 있는것 같은데 무튼 배송은 빨랐고 하나당 4만원 정도의 가격에 구매하였으며 구글어시스턴트 (음성명령을 활용하기위해) 의 활용을 위해서 허브도 함께 구매하였다

실제로 스위치봇의 방식은 단순하다

1. 누름 / 당김 을 통하여 스위치를 눌렀다가 당겼다가 함으로서 조명을 켰다 껐다 반복가능

2. 누름의상태를 유지할수있어 푸쉬타입의 스위치에도 적용이 가능하다 예를들어 컴퓨터의 전원 등

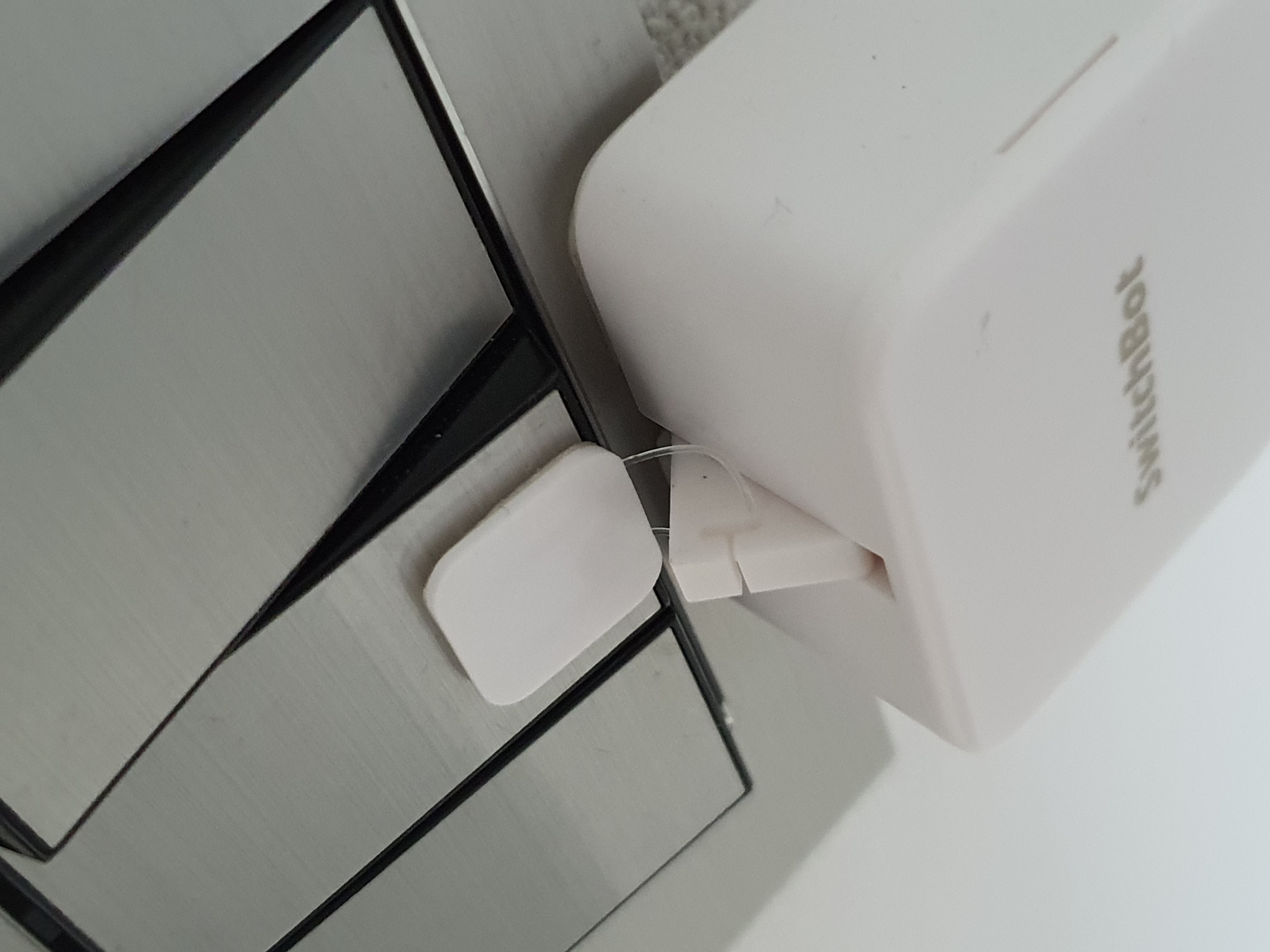

몇달간 사용하면서 느낀 단점이 스위치를 누르는 힘 이 약해진다는 것 이다 처음보다 모터의 힘 이 빠진다고 해야하나,. 이부분은 스위치봇의 부착 위치를 살짝 변경함으로서 스위치의 어느부위를 누르느냐를 조절하여 더 적은 힘으로도 스위치가 눌리도록 임시방편으로 사용중이나 확실히 시간이 지남에 따라 모터의 힘은 빠지는듯 하다

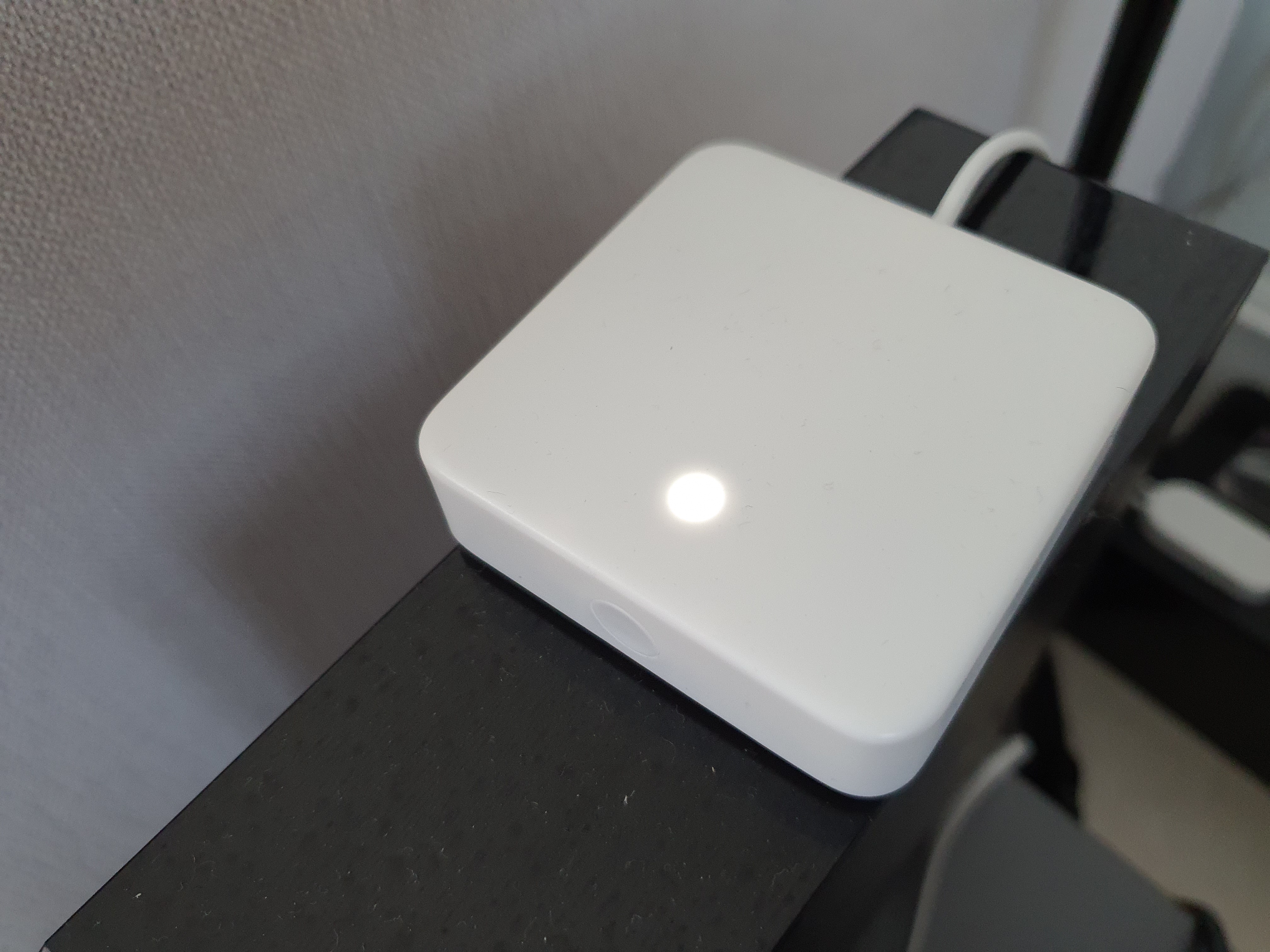

구글 어시스턴트의 음성인식을 받기위해서 필요한 스위치봇 허브 이다 구름모양도 있지만 어차피 못생긴거 티비 뒷쪽이나 잘 안보이는곳에 부착하여 사용항 목적이기에 작고 저렴한 일반형으로 주문하였다 이 제품에는 특징이 하나있는데 IR 신호를 복사할수 있다는 것이다

IR신호를 복사할수있다는 것을 활용하면

1. 신호를 복사하여 에어컨 리모콘 대신 음성 및 스마트폰으로 에어컨 작동

2. 블루투스 스피커의 전원을 음성 및 스마트폰 으로 작동

등 리모콘으로 작동하는 대부분 기기의 음성명령을 통한 작동이 가능하다

물론 IR 방식의 특성대로 신호의 거리가 잛고 장애물이 있으면 통과하지 못하기에 허브의 위치를 잘 잡아야한다

** 가정에서 사용하는 IR 방식의 리모콘 (RF방식 리모콘은 복사 안됨) 보통 가정에 있는 대부분의 리모콘이 IR 방식으로 쉽게 구별하는 방법은 앞에 장애물이 있을때 작동을 안한다면 IR리모콘 이고 장애물과 위치 상관없이 작동한다면 RF방식 리모콘 이다

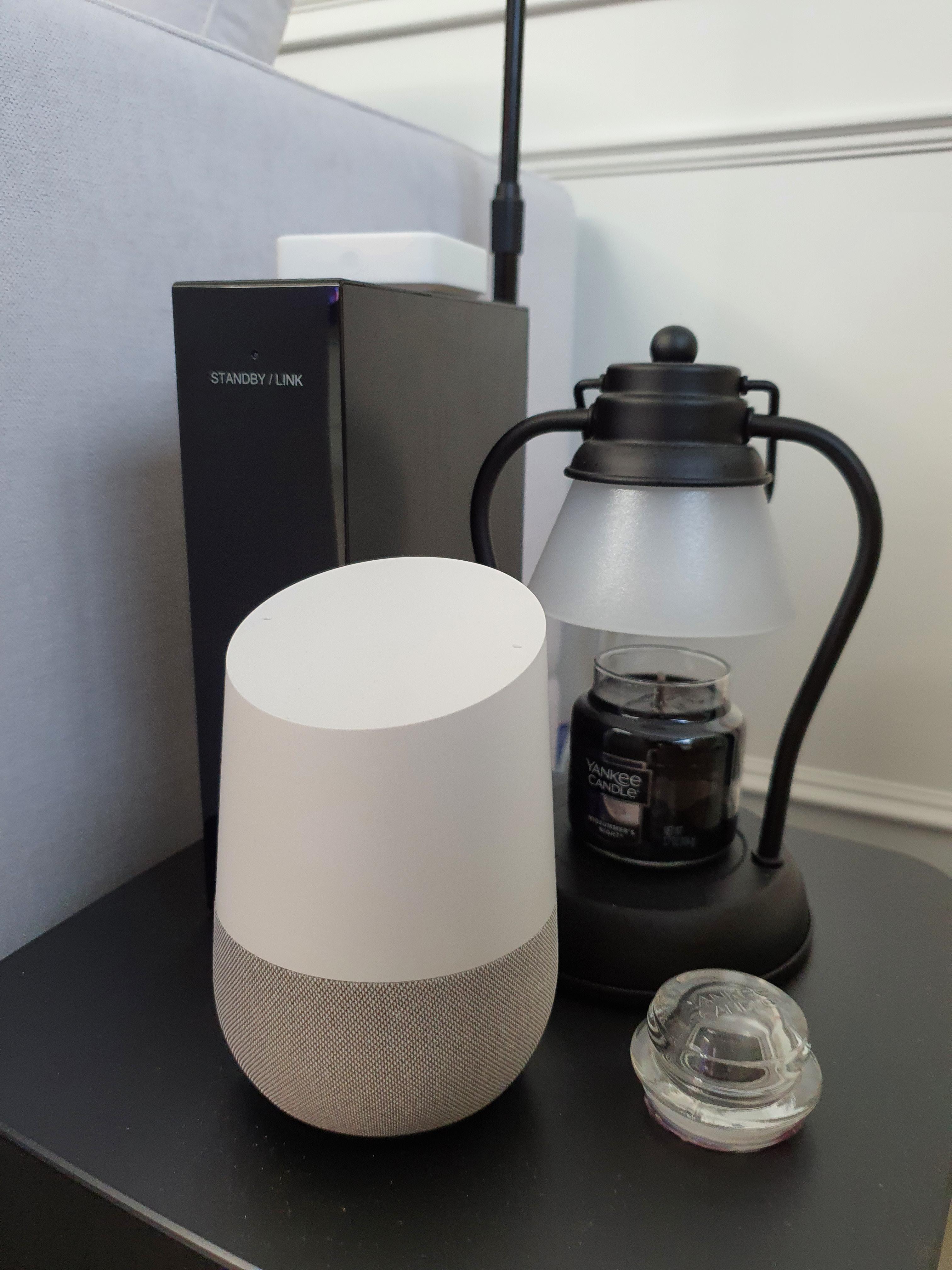

본인은 소파 옆 구글어시스턴트 근처에 (어차피 거실 생활시 눈에 잘 보이지 않는 구역) 신호가 잘 송출될수있도록 오픈형으로 배치하였다

마지막으로 스위치봇을 사용하기위하여 스마트폰에서 설정하는방법은 허기링크의 충아밥먹자 유튜브 채널을 참고하시라

https://youtu.be/kqnQ5o8_uBw
